A 500kVA kuivamuuntajaon tullut yksi laajimmin käytetyistä sähkönjakeluratkaisuista liikerakennuksissa, teollisuuslaitoksissa, uusiutuvan energian järjestelmissä, terveydenhuoltolaitoksissa ja datakeskuksissa. Toisin kuin öljytäytteiset muuntajat, kuivatyyppiset muuntajat tarjoavat paremman turvallisuuden, pienemmät huoltovaatimukset ja ympäristöystävällisen toiminnan.
Tämä kattava opas tutkii kaikkea, mitä ostajien on tiedettävä 500 kVA:n kuivamuuntajista, mukaan lukien toimintaperiaatteet, tekniset tiedot, edut, asennusnäkökohdat, teollisuuden sovellukset, huoltokäytännöt ja ostosuositukset. Suunnitteletpa uutta sähköprojektia tai päivität olemassa olevaa järjestelmää, tämä artikkeli auttaa sinua tekemään tietoisia päätöksiä.

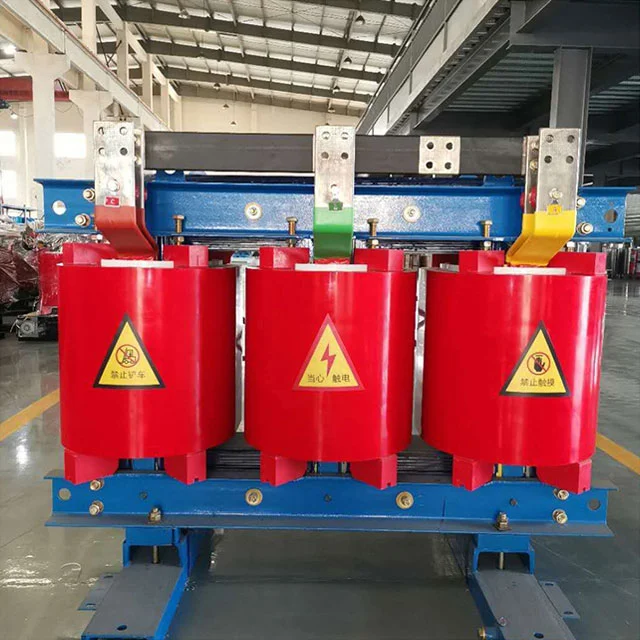

Mikä on 500 kVA:n kuivamuuntaja?
500 kVA:n kuivamuuntaja on keskitehoinen sähkömuuntaja, joka on suunniteltu siirtämään sähköenergiaa piirien välillä sähkömagneettisen induktion kautta käyttämättä eristeöljyä jäähdytysväliaineena.
Kuivat muuntajat käyttävät öljyn sijasta ilmankiertoa ja erityisiä eristysjärjestelmiä käytön aikana syntyvän lämmön haihduttamiseen. Käämit eristetään tyypillisesti korkealaatuisella epoksihartsilla tai painekyllästetyillä materiaaleilla.
500 kVA:n luokitus osoittaa, että muuntaja pystyy käsittelemään jopa 500 kilovolttia näennäistehoa, joten se soveltuu keskikokoisiin teollisuus- ja kaupallisiin tiloihin.
| Parametri |
Tyypillinen arvo |
| Kapasiteetti |
500kVA |
| Taajuus |
50Hz / 60Hz |
| Jäähdytysmenetelmä |
AN / AF |
| Eristysluokka |
F / H |
| Suojaustaso |
IP20-IP54 |
Kuinka 500 kVA:n kuivamuuntaja toimii?
Toimintaperiaate perustuu sähkömagneettiseen induktioon. Sähköenergia tulee ensiökäämiin luoden magneettivuon muuntajan ytimeen. Tämä magneettikenttä indusoi jännitteen toisiokäämiin, mikä mahdollistaa tehonsiirron eri jännitetasoilla.
Muuntajan ydin valmistetaan yleensä korkealaatuisista piiteräslaminaatioista energiahäviöiden minimoimiseksi ja tehokkuuden maksimoimiseksi.
Kuivatyyppiset muuntajat käyttävät luonnollisia tai pakotettuja ilmajäähdytysjärjestelmiä. Käämien tuottama lämpö johdetaan suoraan ympäröivään ympäristöön, mikä eliminoi öljysäiliöiden ja niihin liittyvän huollon tarpeen.
Tyypilliset tekniset tiedot
Tekniset tiedot vaihtelevat projektin vaatimusten, paikallisten standardien ja asennusympäristöjen mukaan.
| Ominaisuus |
Tyypillinen määritys |
| Ensisijainen jännite |
11kV / 10kV / 13,8kV |
| Toissijainen jännite |
400V / 415V / 480V |
| Tehokkuus |
yli 98 % |
| Lämpötilan nousu |
80 000-100 000 |
| Melutaso |
Alhainen melusuunnittelu |
Kuivamuuntajien tärkeimmät edut
Parannettu turvallisuus
Yksi merkittävimmistä eduista on paloturvallisuus. Koska öljyä ei käytetä, öljyn vuotamisen, palamisen tai ympäristön saastumisen riskiä ei käytännössä ole.
Minimaalinen huolto
- Öljytestiä ei vaadita
- Ei öljynvaihtokuluja
- Vähennetyt huoltoaikataulut
- Pienemmät käyttökulut
Ympäristöystävällinen
Kuivat muuntajat eliminoivat eristysöljyvuotojen aiheuttaman maaperän tai pohjaveden saastumisen mahdollisuuden.
Kompakti asennus
Monet laitokset suosivat kuivia muuntajia, koska ne voidaan asentaa lähemmäksi kuormituskeskuksia, mikä vähentää kaapelikustannuksia ja siirtohäviöitä.
Erinomainen kosteudenkestävyys
Nykyaikaiset valuhartsiteknologiat tarjoavat vahvan vastustuskyvyn kosteutta, pölyä ja teollisuuden epäpuhtauksia vastaan.
Yleiset teollisuussovellukset
500 kVA:n kuivamuuntajien monipuolisuus mahdollistaa niiden käytön useilla aloilla.
| Teollisuus |
Sovellus |
| Liikerakennukset |
Sähkönjakelujärjestelmät |
| Tuotantolaitokset |
Tuotantolaitteiden toimitus |
| Sairaalat |
Kriittisen tehon tuki |
| Palvelinkeskukset |
Luotettava energianjakelu |
| Uusiutuva energia |
Aurinko- ja tuulivoiman integrointi |
| Lentokentät |
Infrastruktuurin sähköjärjestelmät |
Kuiva muuntaja vs öljytäytteinen muuntaja
| Tekijä |
Kuiva muuntaja |
Öljyllä täytetty muuntaja |
| Tulipalon vaara |
Erittäin alhainen |
Korkeampi |
| Huolto |
Matala |
Kohtalainen |
| Ympäristövaikutus |
Erinomainen |
Mahdollinen vuotoriski |
| Sisäasennus |
Ihanteellinen |
Rajoitettu |
| Alkukustannukset |
Korkeampi |
Alentaa |
Vaikka alkuperäinen ostohinta voi olla korkeampi, pitkän aikavälin käyttösäästöt tekevät kuivamuuntajista usein kustannustehokkaan investoinnin.
Kuinka valita oikea 500 kVA:n kuivamuuntaja
Oikean muuntajan valinta edellyttää useiden teknisten ja toiminnallisten tekijöiden arviointia.
- Tulo- ja lähtöjännitevaatimukset
- Latausprofiili ja tulevaisuuden laajentumissuunnitelmat
- Ympäristön lämpötilaolosuhteet
- Asennuspaikka
- Vaadittu suojaustaso
- Harmonisen särötason taso
- Energiatehokkuustavoitteet
- Paikalliset sähkömääräykset
Työskentely kokeneiden valmistajien kanssa auttaa varmistamaan asianmukaisen räätälöinnin ja projektispesifikaatioiden noudattamisen.
Asennus parhaat käytännöt
Oikea asennus vaikuttaa merkittävästi muuntajan luotettavuuteen ja käyttöikään.
- Varmista riittävä tuuletustila
- Säilytä valmistajan suosittelemat etäisyydet
- Asenna lämpötilanvalvontajärjestelmät
- Tarjoa tehokas maadoitus
- Suojaa liialliselta pölyn kerääntymiseltä
- Tarkista sähköliitännät ennen virran kytkemistä
Käyttövalmiuden vahvistamiseksi tulee suorittaa säännöllisiä käyttöönottotestejä.
Huolto- ja tarkastusopas
Vaikka kuivamuuntajat vaativat vähemmän huoltoa kuin öljytäytteiset yksiköt, rutiinitarkastukset ovat edelleen välttämättömiä.
Kuukausittainen tarkastus
- Visuaalinen kunnon arviointi
- Tarkista tuuletusreitit
- Seuraa käyttölämpötilaa
- Tarkista sähköliitännät
Vuosittainen tarkastus
- Lämpökuvausanalyysi
- Eristysresistanssin testaus
- Sisäosien puhdistus
- Liittimien vääntömomentin tarkistus
Ennaltaehkäisevä huolto voi merkittävästi vähentää odottamattomia seisokkeja ja pidentää käyttöikää.
Kustannustekijät ja ROI-analyysi
Useat tekijät vaikuttavat muuntajan hinnoitteluun:
- Päämateriaalin laatu
- Kupari- tai alumiinikäämit
- Eristystekniikka
- Tehokkuusluokitukset
- Suojakotelon vaatimukset
- Räätälöintitaso
- Sertifiointistandardit
Vaikka ennakkokustannukset vaihtelevat, energiatehokkuuden parannukset ja alhaisemmat ylläpitokustannukset tuottavat usein houkuttelevia pitkän aikavälin tuottoja.
Muuntajateknologian tulevaisuuden trendit
Muuntajateollisuus kehittyy edelleen älykkäiden verkkojen kehittämisen ja uusiutuvan energian laajenemisen myötä.
- Digitaalinen valvontaintegraatio
- IoT-yhteensopiva diagnostiikka
- Etäkunnonvalvonta
- Tehokkaammat magneettiset materiaalit
- Edistyneet lämmönhallintajärjestelmät
- Älykkäät ennakoivat huoltoalustat
Nämä innovaatiot auttavat operaattoreita saavuttamaan parempaa luotettavuutta, parempaa tehokkuutta ja alentaa elinkaarikustannuksia.
Usein kysytyt kysymykset
Q1: Mikä on 500 kVA:n kuivamuuntajan odotettu käyttöikä?
Oikein huollettu kuivamuuntaja voi toimia luotettavasti 25-35 vuotta tai pidempään normaaleissa olosuhteissa.
Q2: Voidaanko 500 kVA:n kuivamuuntaja asentaa sisätiloihin?
Kyllä. Kuivamuuntajat on suunniteltu erityisesti sisäasennuksiin, joissa turvallisuus ja ympäristönsuojelu ovat etusijalla.
Q3: Soveltuuko kuivamuuntaja uusiutuvan energian projekteihin?
Täysin. Monet aurinko- ja tuulivoimalaitokset käyttävät kuivatyyppisiä muuntajia niiden turvallisuuden, tehokkuuden ja alhaisten huoltovaatimusten vuoksi.
Q4: Kuinka usein huolto tulee suorittaa?
Rutiininomaisia silmämääräisiä tarkastuksia tulisi tehdä kuukausittain, kun taas kattavaa testausta suositellaan yleensä vuosittain.
Q5: Mitkä ovat tärkeimmät edut öljytäytteisiin muuntajiin verrattuna?
Tärkeimmät edut ovat parantunut paloturvallisuus, pienempi huolto, ympäristöystävällisyys ja helpompi asentaa sisätiloihin.
Q6: Pystyvätkö kuivamuuntajat käsittelemään ankaria ympäristöjä?
Nykyaikaiset valuhartsimallit kestävät erinomaisesti kosteutta, pölyä ja teollisuuden epäpuhtauksia, kun ne on määritetty oikein.
Johtopäätös
500 kVA:n kuivamuuntaja edustaa ihanteellista tasapainoa turvallisuuden, tehokkuuden, luotettavuuden ja ympäristövastuun välillä. Kun teollisuudenalat asettavat yhä enemmän etusijalle toiminnan jatkuvuuden ja kestävän infrastruktuurin, kuivatyyppiset muuntajat kasvattavat edelleen suosiota kaupallisilla, teollisuuden, terveydenhuollon ja uusiutuvan energian aloilla.
Ymmärtämällä tekniset tiedot, asennusvaatimukset, huoltokäytännöt ja sovellusskenaariot päättäjät voivat maksimoida muuntajainvestointinsa arvon ja varmistaa samalla luotettavan sähkönjakelun tulevina vuosina.
Organisaatioille, jotka etsivät korkealaatuisia muuntajaratkaisuja,Shanghai Industrial Transformer Co., Ltd. tarjoaa ammattimaista suunnittelutukea, räätälöityjä muuntajien valmistusta ja luotettavia sähkönjakelutekniikoita, jotka on räätälöity erilaisiin teollisuuden tarpeisiin.
Ota yhteyttäTänään keskustellaksesi projektisi vaatimuksista ja löytääksesi laitoksellesi sopivimman 500 kVA:n kuivamuuntajaratkaisun.
