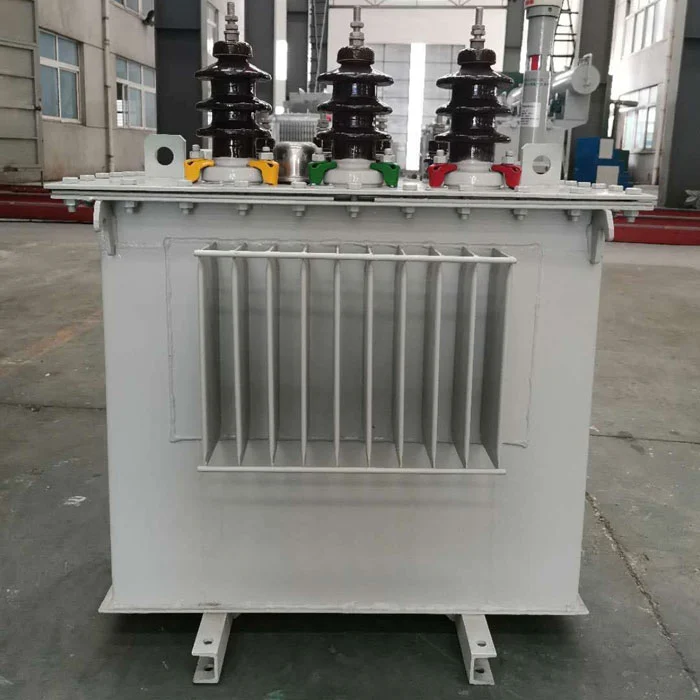

SGOB Effective Heat Dissipation 100 kVA Distribution Transformer Kiinan toimitusvienti on suunniteltu vakaaseen lämmönsäätöön jatkuvassa kuormituksessa. Optimoidun öljykiertojäähdytyksen ja pienihäviöisen piiteräsytimen ansiosta se varmistaa tehokkaan lämmönhallinnan, vähentää energiahukkaa ja luotettavan toiminnan kaupallisissa ja teollisissa sähköverkoissa.
SGOBTehokas lämmönpoisto 100 kVA jakomuuntaja Exporter on suunniteltu käytännölliseksi kenttäkäyttöön, ja se korostaa lämpötilakäyttäytymistä, kuormituksen mukautumiskykyä ja pitkän syklin vakautta pelkän laboratorion suorituskykytietojen sijaan.
Monissa vakiojakelumuuntajissa lämpöä ohjataan pääasiassa perusöljykonvektiolla ilman optimoituja sisäisiä virtausreittejä. Tämä johtaa usein paikalliseen lämpötilan nousuun jatkuvassa kuormituksessa.
SGOB parantaa tätä keskittymällä lämpöpolun optimointiin:
- Vähentää seisovia öljyvyöhykkeitä säiliön rakenteessa
- Tehostaa suunnattua öljyn virtausta käämityskanavien sisällä
- Parantaa kelasta öljyyn lämmönsiirtotehokkuutta
- Hallitsee hotspotin muodostumista pitkäaikaisen kuormituksen aikana
- Stabiloi lämpötilan nousukäyrän lyhytaikaisen huippusäätelyn sijaan
Perinteisiin malleihin verrattuna tärkein parannus ei ole "enemmän jäähdytystä", vaan paremmin hallittua lämmönjakoa.
SGOB Effective Heat Dissipation 100 kVA Distribution Transformer on suunniteltu perustuen todellisiin asennusympäristöihin, kuten liikerakennuksiin, pieniin tehtaisiin ja ulkosähköasemiin.
Rakenteelliset kohokohdat:
- Vahvistettu käämituki vähentää muodonmuutoksia lämpölaajenemisen aikana
- Optimoitu kelojen etäisyys öljyn tunkeutumisen parantamiseksi
- Mekaaninen lukitusjärjestelmä vähentää tärinän aiheuttamaa siirtymää
- Säiliön rakenne on suunniteltu tasaiseen konvektiokiertoon
- Parannettu tiivistyksen vakaus kosteuden aiheuttaman lämpövanhenemisen estämiseksi
Tämä rakenne tähtää pitkän aikavälin luotettavuuteen lyhyen aikavälin testaussuorituskyvyn sijaan.
Sen sijaan, että vain lisäisi jäähdytyskapasiteettia, SGOB vähentää lämpöä tuotantolähteessä.
Tekninen lähestymistapa:
- Erittäin läpäisevä piiteräs vähentää magnetointivirran häviötä
- Kuparikäämitys minimoi vastuslämmityksen
- Step-lap ydinrakenne parantaa vuon jakautumisen tasapainoa
- Alennettu harmoninen lämmitys vaihtelevissa kuormitusolosuhteissa
- Pienempi pyörrevirtahäviö optimoidun laminointikäsittelyn ansiosta
Tämä "vähennä lämpöä ensin, sitten haihduta" -strategia parantaa tehokkuutta tehokkaammin kuin pelkän jäähdytyksen päivitykset.
Verrattuna kuivatyyppisiin tai perustuuletettuihin muuntajiin, öljyupotuksella on selkeitä lämpöetuja:
Öljyupotetun SGOB-järjestelmän edut:
- Öljy toimii sekä eristeenä että lämmönsiirtoaineena
- Nopeampi lämmön leviäminen verrattuna ilmajäähdytysjärjestelmiin
- Vakaampi lämpötila huippukuormitusjaksoissa
- Parempi ylikuormituksen sieto lyhytaikaisessa suuressa kysynnässä
- Pienempi eristeen hajoamisen riski lämpötilapiikkeistä johtuen
Tämä tekee siitä sopivamman epävakaisiin tai vaihteleviin kuormitusympäristöihin.
Materiaalitekniikalla on keskeinen rooli lämmönpoistokyvyssä:
- Ydinmateriaali: vähähäviöinen rakeinen piiteräs
- Johdin: happivapaata kuparia, jonka resistanssi on vakaa lämmön alla
- Eristys: öljy-paperi-komposiittijärjestelmä lämmönkestävyydellä
- Tiivistys: ikääntymistä estävä kumi sisäisen paineen vakauden ylläpitämiseksi
- Rakenneteräs: vahvistettu säiliörunko lämmön ja paineen tasapainottamiseksi
Kaikki materiaalit tarkistetaan saapuvan tarkastuksen kautta, joka on linjassa ISO9001-järjestelmän ohjauksella.
| Malli | Kapasiteetti (kVA) | HV (kV) | LV (kV) | Nollaushäviö (kW) | Impedanssi (%) | Paino (kg) | Mitat (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBTehokas lämmönpoisto 100 kVA jakomuuntajasoveltuu käyttäjille, jotka tarvitsevat vakaata pitkän tunnin toimintaa minimaalisella lämpötilanvaihtelulla.
Tyypilliset sovellusympäristöt:
- Vähittäis- ja kaupalliset sähkönjakelujärjestelmät
- Pienet valmistus- ja jalostuspajat
- Kaupunkien asuinalueiden muuntajaasemat
- Kevyen teollisuuden automaatiotilat
- Infrastruktuurin apuvoimajärjestelmät
- Sekakuormitusympäristöt, joissa kuormitus vaihtelee usein
Sen lämmönkestävyys on erityisen hyödyllinen ympäristöissä, joissa ympäristön lämpötila on korkea tai ilmanvaihto on rajoitettua.
Useimmat tavanomaiset muuntajat luottavat pääasiassa passiiviseen öljykiertoon ilman optimoitua sisäistä virtausarkkitehtuuria, mikä voi aiheuttaa epätasaisen lämpötilan jakautumisen.
SGOB parantaa tätä keskittymällä kolmeen todelliseen toiminnalliseen aukkoon:
- Epätasainen lämmön jakautuminen käämirakenteiden sisällä
- Hidas lämmönsiirto jatkuvassa suuressa kuormituksessa
- Riittämätön lämpöstabiilisuus kuormituksen vaihtelun aikana
100 kVA Distribution Transformer ratkaisee nämä ongelmat suunnittelemalla uudelleen sisäisiä öljyn virtausreittejä ja vahvistamalla lämmönsiirron yhtenäisyyttä sen sijaan, että vain lisäävät materiaalin paksuutta tai säiliön kokoa.
SGOB:n valmistaa Shanghai Industry Transformers Co., Ltd., jolla on integroitu tuotantokapasiteetti:
- 40 000 m² moderni tuotantokanta
- CNC-piiteräksen leikkaus- ja pinoamislinjat
- Automaattiset kelaus- ja tyhjiökuivausjärjestelmät
- Sähköisten suorituskyvyn testauslaboratoriot
- Täysin IEC60076- ja GB1094-standardien mukainen
Yritys keskittyy vakaaseen massatuotantoon globaaleihin infrastruktuuriprojekteihin yksittäisten räätälöityjen yksiköiden sijaan.
Jokainen 100 kVA:n jakelumuuntajan yksikkö käy läpi monivaiheisen validoinnin:
- Lämpötilan nousun testaus täydessä kuormituksessa
- Öljynkierron tehokkuuden tarkastus
- Eristyksen lujuus ja dielektrisyystestaus
- Oikosulku mekaanisen jännityksen arviointi
- Häviön mittaus (tyhjänä ja kuormitushäviö)
Tämä varmistaa tasaisen lämpökäyttäytymisen ennen toimitusta.
SGOBTehokas lämmönpoisto 100 kVA jakomuuntajaon sijoitettu lämpöstabiiliudeltaan optimoituksi jakeluratkaisuksi. Sen sijaan, että luottaisimme perinteisiin jäähdytysoletuksiin, se parantaa sisäistä lämpövirran säätöä, vähentää häviölähtöistä lämmitystä ja parantaa lämpötilan tasaisuutta, mikä tekee siitä sopivan pitkäaikaisiin kaupallisiin ja teollisiin sähkönjakelujärjestelmiin, jotka vaativat vakaata toimintaa ja vähäisempää huoltoriippuvuutta.
