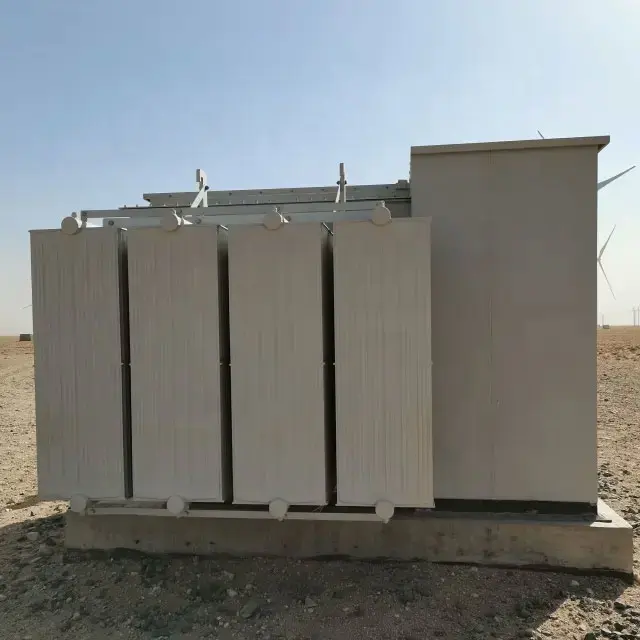

Shanghai Industrial Transformer Co., Ltd.on ollut mukana sähköjärjestelmäsuunnittelukeskusteluissa, joissa1600kVA tuulivoimamuuntajajännitesuhteella on keskeinen rooli verkkointegraatiossa ja vakaassa energian muuntamisessa turbiineista.
Tuulivoimajärjestelmissä muuntajat eivät ole vain passiivisia laitteita; ne ovat linkki muuttuvan generaattorin tehon ja vakaan verkkovaatimusten välillä. Yksi tärkeimmistä teknisistä parametreista tässä prosessissa on jännitesuhde, erityisesti keskisuuren ja suuren kapasiteetin yksiköissä, kuten tuulivoimamuuntajan jännitesuhdejärjestelmässä. Tämän suhteen toiminnan ymmärtäminen auttaa selittämään, kuinka tuulivoimalla tuotetusta sähköstä tulee yhteensopivaa siirtoverkkojen kanssa.
Muuntajan jännitesuhde viittaa ensiöjännitteen (tulopuoli) ja toisiojännitteen (lähtöpuoli) väliseen suhteeseen. Yksinkertaisesti sanottuna se määrittää, kuinka paljon jännitettä nostetaan tai lasketaan.
1600kVA tuulivoimamuuntajalle tämä suhde määräytyy ensiö- ja toisiokäämien kierrosten lukumäärän mukaan. Perusperiaate on:
- Enemmän kierroksia toisiopuolella → suurempi lähtöjännite
- Vähemmän kierroksia toisiopuolella → pienempi lähtöjännite
Tämä suhde ilmaistaan muuntajan kierrossuhteen kautta:
Jännitesuhde = Ensisijainen jännite / Toisiojännite = Ensiökierrokset / Toisiokierrokset
Tuulivoimasovelluksissa tämä tulee erityisen tärkeäksi, koska turbiinin teho vaihtelee ja sitä on nostettava tai säädettävä ennen verkkoon syöttämistä.
Tuulivoimalat tuottavat tyypillisesti sähköä keski- tai matalajännitetasolla. Sähköverkot toimivat kuitenkin paljon korkeammilla siirtojännitteillä tehokkuuden vuoksi pitkillä etäisyyksillä.
1600kVA tuulivoimamuuntajan jännitesuhde varmistaa, että tämä muunnos tapahtuu sujuvasti ilman liiallista energiahäviötä tai epävakautta.
Tärkeimmät syyt jännitteen muuntamiseen:
- Tuuliturbiinin teho vaihtelee tuulen nopeuden muutosten vuoksi
- Verkkojärjestelmät vaativat vakaat jännitetasot
- Pitkän matkan lähetys vaatii suurta jännitettä häviöiden vähentämiseksi
- Sähkösuojajärjestelmät perustuvat standardoituihin jännitealueisiin
Ilman asianmukaista jännitteen muuntamista tuulienergian integrointi verkkoon olisi tehotonta ja epävakaata.
Vaikka tarkat kokoonpanot vaihtelevat projektin vaatimusten ja verkkostandardien mukaan, 1600 kVA:n tuulimuuntajan yleinen kokoonpano voi sisältää jännitteen siirtämistä keskijännitetasolta jakelu- tai siirtotasolle.
| Transformerin puoli | Tyypillinen jännitetaso | Toiminto |
| Ensisijainen puoli | 0,69kV – 1,14kV | Tuuliturbiinin tehokokoelma |
| Toissijainen puoli | 10kV - 35kV | Verkkointegrointi tai sähköaseman siirto |
Tämä tehostusprosessi mahdollistaa 1600 kVA:n tuulivoimamuuntajan jännitesuhteen tehokkaan siltauksen tuotanto- ja siirtojärjestelmiin.
Muuntajan sisällä jännitteen muunnos ei ole elektroninen - se on sähkömagneettista.
Kun vaihtovirta kulkee ensiökäämin läpi, se luo magneettikentän rautasydämeen. Tämä magneettikenttä indusoi jännitteen toisiokäämiin. Kelan kierrosten ero määrittää lopullisen jännitetason.
Yksinkertaistettu suhde on:
- Jos toisiokäämit ovat 10 kertaa suuremmat kuin ensiökäämi → jännite kasvaa noin 10 kertaa
- Jos toisiokäämiä on vähemmän → jännite laskee vastaavasti
Tämän fyysisen rakenteen vuoksi muuntajan suunnittelun tarkkuus on kriittistä tuulivoimajärjestelmissä.
Toisin kuin vakaat teolliset virtalähteet, tuulienergiajärjestelmät tarjoavat ainutlaatuiset käyttöolosuhteet:
- Nopeat vaihtelut syöttötehossa
- Toistuva osakuormituskäyttö
- Altistuminen ulkoisen ympäristön rasitukselle
- Verkkosynkronointivaatimukset
A 1600kVA tuulivoimamuuntajajännitesuhteen tulee pysyä vakaana näissä olosuhteissa. Pienetkin poikkeamat jännitesuhteen käyttäytymisessä voivat vaikuttaa verkon synkronointiin tai aiheuttaa energiahäviöitä.
Tämän käsittelemiseksi muuntajan suunnittelu sisältää usein:
- Vahvistetut eristysjärjestelmät
- Parempi lämpöstabiilisuus
- Tarkka käämityksen ohjaus
- Tehostettu sähkömagneettinen suojaus
Jännitesuhde ei tarkoita vain muuntamista - se vaikuttaa suoraan tehokkuuteen.
Jos suhdetta ei soviteta oikein järjestelmävaatimuksiin, voi ilmetä useita ongelmia:
- Lisääntynyt kuparihäviö käämeissä
- Korkeampi lämmöntuotto
- Jännitteen epävakaus verkkorajapinnassa
- Vähentynyt energiansiirron kokonaistehokkuus
Tuulivoimajärjestelmissä pienetkin hyötysuhdehäviöt voivat ajan myötä muuttua merkittäviksi jatkuvan toiminnan vuoksi. Siksi 1600 kVA:n tuulivoimamuuntajan jännitesuhteen tarkka ohjaus on välttämätöntä pitkän aikavälin suorituskyvyn vakauden kannalta.
Muuntajan jännitteen käyttäytymiseen liittyy usein useita väärinkäsityksiä:
1. Jännitesuhde muuttuu automaattisesti kuormituksen mukaan
Todellisuudessa jännitesuhde on kiinteästi suunniteltu. Se ei muutu kuormituksen myötä, vaikka lähtöjännite saattaa hieman vaihdella sisäisen impedanssin vuoksi.
2. Korkeampi jännitesuhde tarkoittaa aina parempaa suorituskykyä
Ei välttämättä. Suhteen on vastattava järjestelmävaatimuksia. Väärä suhdevalinta voi johtaa ristikon yhteensopimattomuuteen.
3. Jännitesuhde vaikuttaa vain jännitteeseen, ei virtaan
Itse asiassa jännite ja virta ovat käänteisessä suhteessa muuntajan toiminnassa. Jännitetason muuttaminen muuttaa myös virtaa suhteessa.
Nykyaikaiset tuulivoimamuuntajat luottavat vahvasti tarkkaan suunnitteluun jännitesuhteen vakauden ylläpitämiseksi pitkän käyttöiän ajan.
Suunnittelutekijöitä ovat:
- Käämitysgeometrian tarkkuus
- Ydinmateriaalin magneettiset ominaisuudet
- Eristyksen johdonmukaisuus
- Lämpölaajenemisen ohjaus
Valmistusympäristöissä, kuten Shanghai Industrial Transformer Co., Ltd.:n kehittämässä ympäristössä, nämä suunnitteluelementit on kohdistettu huolellisesti varmistamaan, että muuntaja toimii luotettavasti tuulipuiston olosuhteissa.
Todellisissa tuulipuistoissa jännitesuhteen vakaus vaikuttaa useisiin toiminnallisiin näkökohtiin:
- Verkkosynkronointinopeus
- Virranlaadun johdonmukaisuus
- Laitteiden käyttöikä sähköasemilla
- Järjestelmän vaste tuulen vaihteluiden aikana
Hyvin sovitettu 1600 kVA tuulivoimamuuntajan jännitesuhde auttaa varmistamaan, että tuulivoimaloista kerätty energia siirtyy sujuvasti alueellisiin tai valtakunnallisiin verkkoihin ilman tarpeettomia muunnoshäviöitä.
1600 kVA:n tuulimuuntajan jännitesuhde ei ole vain teoreettinen parametri, vaan se on keskeinen toimintaperiaate, joka määrittelee, kuinka tuulienergia sovitetaan verkkokäyttöön.
Se ohjaa jännitteen nostamista turbiinin tuotantotasolta siirtovalmiudelle, mikä varmistaa uusiutuvan energian järjestelmien yhteensopivuuden, tehokkuuden ja vakauden. Sähkömagneettisen induktion ja tarkasti suunniteltujen käämityssuhteiden ansiosta muuntaja säilyttää tasaisen suorituskyvyn myös vaihtelevissa tuuliolosuhteissa.
Koska tuulienergia jatkaa laajentamista maailmanlaajuisesti, ymmärtää käyttäytymistä1600kVA tuulivoimamuuntajajännitesuhde on edelleen välttämätön vakaiden ja tehokkaiden sähköjärjestelmien suunnittelussa, erityisesti suurissa uusiutuvan energian integraatioprojekteissa, joita tukevat valmistajat, kuten Shanghai Industrial Transformer Co., Ltd.
