A 250kVA öljyupotettu muuntajaon yksi laajimmin käytetyistä jakelumuuntajista teollisuuslaitoksissa, liikerakennuksissa, rakennustyömailla, uusiutuvan energian järjestelmissä ja infrastruktuuriprojekteissa. Mutta miksi tämä erityinen kapasiteetti on niin suosittu? Ja miten voit määrittää, onko se oikea ratkaisu tehotarpeihisi?
Tämä kattava opas tutkii 250 kVA öljyn upotetun muuntajan toimintaperiaatteet, tekniset tiedot, edut, valintakriteerit, asennuskäytännöt, huoltostrategiat, kustannustekijät ja todelliset sovellukset. Se on suunniteltu auttamaan insinöörejä, hankintapäälliköitä, urakoitsijoita ja tilojen omistajia tekemään tietoisia päätöksiä ja välttämään kalliita virheitä.
Olitpa päivittämässä olemassa olevaa sähköjärjestelmää tai suunnittelemassa uutta sähkönjakeluverkkoa, tämä artikkeli vastaa kriittisimpiin kysymyksiisi ja auttaa sinua varmasti valitsemaan oikean muuntajaratkaisun.

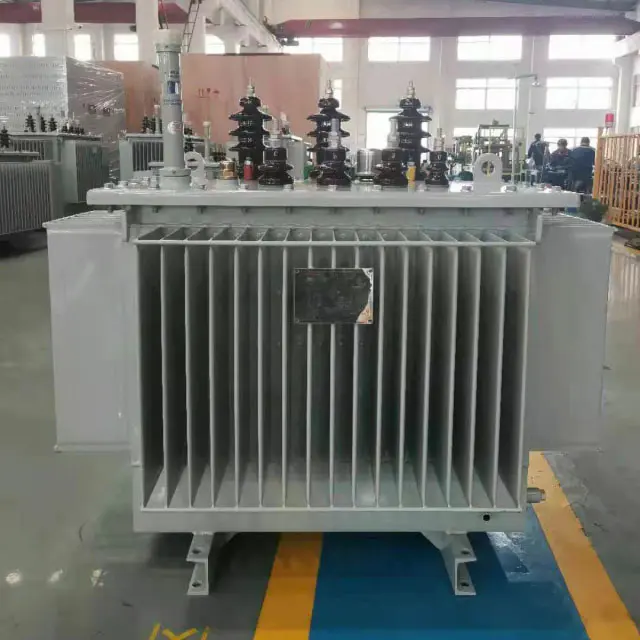

A 250kVA öljyupotettu muuntajaon keskitehoinen jakelumuuntaja, joka on suunniteltu siirtämään jännitettä ylös tai alas, kun se toimii eristävällä mineraaliöljyllä täytetyssä säiliössä. Öljyllä on kaksi olennaista tehtävää:
250 kVA:n luokitus viittaa muuntajan näennäistehoon (kilovolttiampeeria), mikä tarkoittaa, että se kestää turvallisesti jopa 250 kVA:n kuorman normaaleissa käyttöolosuhteissa.
Tyypillisiä jännitekokoonpanoja ovat:
Toimintaperiaate perustuu sähkömagneettiseen induktioon. Kun vaihtovirta kulkee ensiökäämin läpi, se muodostaa magneettikentän laminoituun piiteräsytimeen. Tämä magneettikenttä indusoi jännitteen toisiokäämiin.
Öljyupotettavissa muuntajissa:
Jäähdytystyyppejä ovat usein:
Tämä rakenne takaa vakaan suorituskyvyn myös jatkuvassa teollisuuskuormituksessa.
250 kVA:n tehoa pidetään optimaalisena tasapainona kustannusten, joustavuuden ja tehon välillä.
| Sovellustyyppi | Tyypillinen kuormitusalue | Soveltuvuus 250kVA |
|---|---|---|
| Pieni Tehdas | 150-220kVA | Ihanteellinen turvamarginaalin kanssa |
| Liikerakennus | 120-200kVA | Erittäin sopiva |
| Rakennustyömaa | 100-230kVA | Joustava ja luotettava |
| Aurinkovoimalaitososasto | 200-240kVA | Tehokas integrointi |
250kVA:n valinta mahdollistaa:
Kun arvioit 250 kVA öljyupotettua muuntajaa, kiinnitä huomiota:
Tyypilliset tekniset tiedot:
| Parametri | Tyypillinen arvo |
|---|---|
| Nimelliskapasiteetti | 250kVA |
| HV jännite | 11kV |
| LV jännite | 400V |
| Vektoriryhmä | Dyn11 |
| Impedanssi | 4–6 % |
| Jäähdytystyyppi | ONAN |
Tätä muuntajakokoa käytetään laajalti:
Sen vankka rakenne tekee siitä sopivan ulkoasennukseen asianmukaisella suojauksella.
| Ominaisuus | Öljy upotettu | Kuiva tyyppi |
|---|---|---|
| Jäähdytystehokkuus | Erinomainen | Kohtalainen |
| Maksaa | Alentaa | Korkeampi |
| Huolto | Öljynvalvonta vaaditaan | Pienemmät rutiinitarpeet |
| Soveltuvuus ulkokäyttöön | Erittäin hyvä | Vaatii kotelon |
| Ylikuormituskapasiteetti | Vahvempi | Rajoitettu |
Raskaisiin ulkokäyttöön ja teollisiin sovelluksiin suositellaan usein öljyupotettuja muuntajia.
Ennen ostamista, arvioi:
Työskentelet kokeneiden valmistajien kanssa, kutenShanghai Industrial Transformer Co., Ltd.varmistaa oikean teknisen kokoonpanon ja kansainvälisten standardien mukaisuuden.
Keskeisiä asennusnäkökohtia ovat:
Ammattimainen asennus vähentää ylikuumenemisen, eristeen rikkoutumisen ja ennenaikaisen vian riskiä.
Rutiinihuollon tarkistuslista:
Asianmukaisella hoidolla 250 kVA:n öljyupotettu muuntaja voi toimia luotettavasti 25–30 vuotta.
Ennaltaehkäisevä tarkastus vähentää odottamattomia seisokkeja.
Hinta riippuu:
Investointi korkean hyötysuhteen malleihin alentaa elinikäisiä energiakustannuksia.
Kokeneen toimittajan valinta, esimShanghai Industrial Transformer Co., Ltd.tarjoaa:
Shanghai Industrial Transformer Co., Ltd. on erikoistunut valmistamaan korkean suorituskyvyn öljyupotettuja jakelumuuntajia, jotka on räätälöity teollisiin ja kaupallisiin sovelluksiin maailmanlaajuisesti.
Q1: Kuinka paljon kuormaa 250 kVA muuntaja kestää?
V: Tehokertoimella 0,8 se pystyy käsittelemään noin 200 kW todellista tehoa.
Q2: Voidaanko se asentaa ulos?
V: Kyllä, öljyupotetut muuntajat on suunniteltu ulkoympäristöihin, joissa on asianmukainen suojaus.
Q3: Mikä on tyypillinen elinikä?
V: 25–30 vuotta säännöllisellä huollolla.
Q4: Onko kuparikäämi parempi kuin alumiini?
V: Kupari tarjoaa paremman johtavuuden ja kestävyyden, mutta alumiini vähentää kustannuksia.
Q5: Kuinka kauan tuotanto kestää?
V: Tyypillisesti 3–6 viikkoa räätälöinnin mukaan.
250 kVA:n öljyupotettu muuntaja on edelleen yksi luotettavimmista ja kustannustehokkaimmista ratkaisuista keskikokoiseen tehonjakoon. Sen vahva ylikuormituskapasiteetti, erinomainen jäähdytysteho ja pitkä käyttöikä tekevät siitä erinomaisen sijoituksen teollisiin ja kaupallisiin projekteihin.
Jos suunnittelet uutta asennusta tai päivität olemassa olevaa järjestelmääsi, tee yhteistyötä ammattimaisen valmistajan kanssa, kutenShanghai Industrial Transformer Co., Ltd.takaa laadun, suorituskyvyn ja pitkän aikavälin luotettavuuden.
Oletko valmis optimoimaan sähkönjakelujärjestelmäsi?Ota yhteyttätänään saadaksesi teknistä konsultointia, kilpailukykyisiä hintoja ja räätälöityjä ratkaisuja, jotka on räätälöity projektisi vaatimuksiin.
