Voimalaitteiden alalla nimi "öljy upotettu muuntaja" tulee suoraan sen ydinrakenteellisista ominaisuuksista. Tämäntyyppinen muuntaja upottaa kokonaan keskeiset sähkömagneettiset komponentit erityiseen eristävään öljyyn. Tämä rakennesuunnittelu on perusmerkki, joka erottaa sen muun tyyppisistä muuntajista.

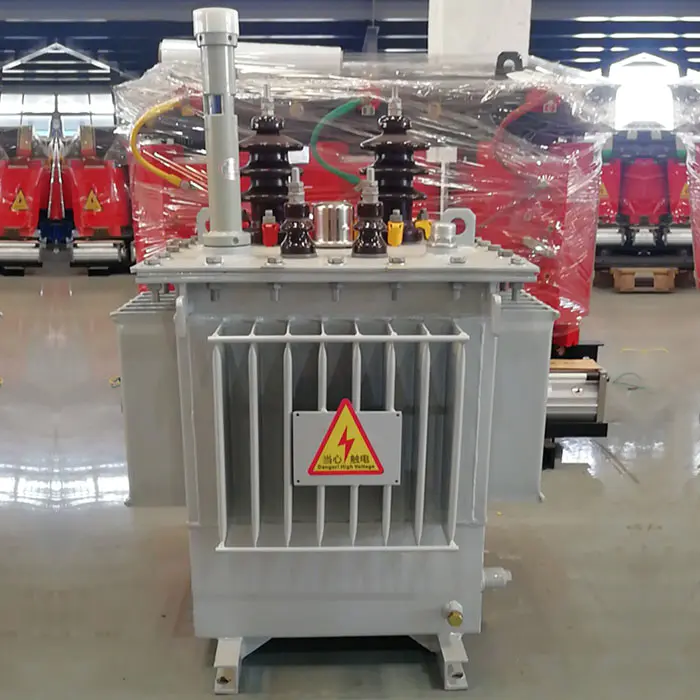

Se30 kVA -öljy upotettu muuntajakoostuu pääasiassa raudan ytimestä, käämistä ja eristysjärjestelmästä. Sen merkittävin ulkoinen ominaisuus on metallilaatikko tai aallotettu kuori, jossa on jäähdytyselementti, ja sisätila on täytetty suurella määrällä eristysöljyä. Kun muuntaja otetaan käyttöön, virta kulkee käämityksen läpi työlämpöä varten. Eristysöljyllä on useita avainrooleja tässä prosessissa:
Ensinnäkin tehokkaana dielektrisenä estämään komponenttien välinen virran polku, jolla on erilaiset potentiaalit.
Toiseksi lämmönsiirtoväliaineena se tuo lämpöä sisäisestä lämmitysalueelta laatikon pintaan konvektion kautta.
Samanaikaisesti virtaava öljy voi myös eristää ilman kosketuksista, estäen keskeisten sisäisten materiaalien ikääntymisprosessia.
Tämä sisäinen öljy-upotettu rakenne tekee siitä erityisen sopivan pitkän aikavälin toimintaan ulkona tai paikoissa, joissa on ankarat ympäristöolosuhteet. Eristysöljyn läsnäolo parantaa huomattavasti laitteen sisäisen eristyksen luotettavuutta, ja sen lämpökapasiteetin ominaisuudet hidastavat myös laitteiden lämpötilan nousua, kun kuorma vaihtelee. Vaikka öljyn taso ja öljynlaatu on tarkistettava säännöllisesti, tämä malli tarjoaa muuntajalle vakaa ja ennustettavissa oleva palveluominaisuudet monien vuosien ajan. "Öljyn" luottamus ja levitys on nimen "öljy-upotettu" tärkein tekninen alaviite.
