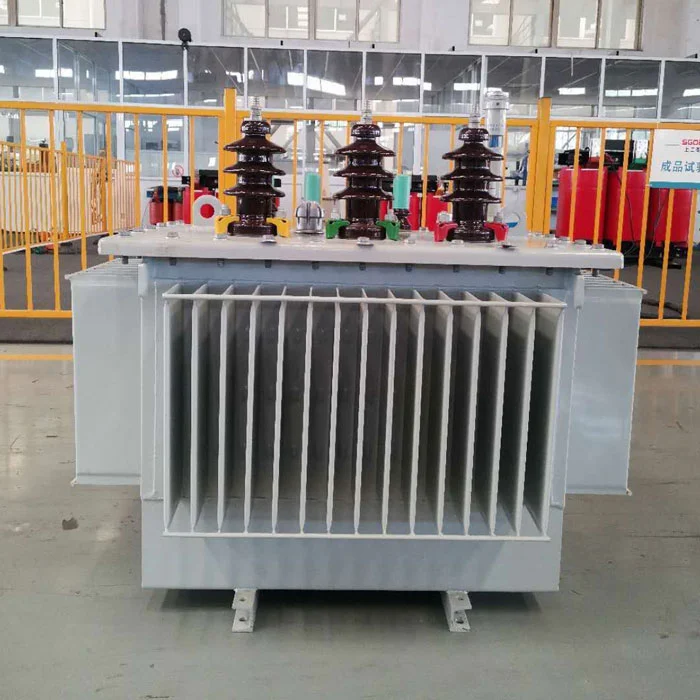

Shanghai Industrial Transformer Co., Ltd. toimittaa 80 kVA:n öljyupotetun muuntajan kaupalliseen virranjakoon. Ensisijainen sovellus: vähennys 10kV/20kV 0.4kV kaupallisiin tiloihin. Kuormittamaton häviö 0,18 kW, kuormitushäviö 1,05 kW. Sähkön vuosikulut n. 420 dollaria 50 %:n keskimääräisellä kuormituksella. Kokonaispaino 540kg.
Valmistaja:Shanghai Industrial Transformer Co., Ltd. (arvioitu 2007)
The80 kVA öljyupotettu muuntaja kaupalliseen sähkönjakoonon yleinen eritelmä pienille ja keskisuurille kaupallisille tiloille, mukaan lukien lähikaupat (300-500 m²), paikkakunnalliset klinikat, pienet hotellit (20-30 huonetta) ja kevyet tuotantolaitokset, joiden kokonaiskuorma on 150-250 ampeeria 0,4 kV jännitteellä.
| Laitteen tyyppi | Määrä | Välimäärä (kVA) |
|---|---|---|
| LED-valaistus (100W kukin) | 100 ottelua | 10 |
| LVI (5 kW jäähdytys kukin) | 4 yksikköä | 20 |
| Hissi (7,5 kW) | 1 yksikkö | 8 |
| Myyntipistejärjestelmät + IT | 10 työasemaa | 5 |
| Jäähdytys (kaupalliset jäähdyttimet) | 6 yksikköä | 12 |
| Erilaisia myyntipisteitä | - | 15 |
| Tyypillinen kokonaiskuorma | 70 kVA | |
| Turvamarginaali | 10 kVA |
Tämä 80 kVA:n öljyupotettu muuntaja kaupalliseen tehonjakoon tukee edellä mainittua tyypillistä kaupallista yhdistelmää 10-15 %:n kapasiteettireservillä tulevaa laajentamista varten.
| Nimelliskapasiteetti | 80 kVA |
| Ensisijainen jännite | 10 ±2×2,5 % / 20 kV |
| Toissijainen jännite | 400V / 230V kolmivaiheinen |
| Taajuus | 50 Hz |
| Yhteysryhmä | Dyn11 (vakio) |
| Kuormittamaton häviö (mitattu) | ≤0,18 kW (tyypillinen 0,176-0,179) |
| Kuormitushäviö @75°C | ≤1,05 kW |
| Impedanssi | 4 % |
| Kuormittamaton virta | ≤1,7 % (tyypillinen 1,5-1,6 %) |
| Kokonaismassa | 540 kg (öljymassa noin 105 kg) |
| Toimituksen mitat | 950 × 600 × 1250 mm (laatikossa) |
| Jäähdytysmenetelmä | ONAN (Oil Natural Air Natural) |
| Melutaso 1m etäisyydellä | ≤55 dB(A) |
| Parametri | Tehdastestin keskiarvo | IEC-raja | Status |
|---|---|---|---|
| Kuormittamaton menetys | 0,177 kW | 0,20 kW (max) | 11,5 % rajan alapuolella |
| Kuorman menetys | 1,04 kW | 1,10 kW | 5,5 % rajan alapuolella |
| Kuormittamaton virta | 1,55 % | 2,0 % | 22,5 % rajan alapuolella |
Laskentaperuste: 80 kVA muuntaja, joka toimii 50 % keskimääräisellä kuormituksella (40 kVA), tehokerroin 0,85, käyttötuntia 5 840 tuntia/vuosi (16 h/vrk × 365 vrk), sähkön hinta 0,12 $/kWh.
| Tappion tyyppi | Teho (kW) | Vuotuinen energia (kWh) | Vuotuiset kustannukset |
|---|---|---|---|
| Nollaushäviö (24/7) | 0.18 | 1,577 | 189 dollaria |
| Kuormahäviö (50 % kuormituksella) | 1,05 × (0,5)² = 0,26 | 1,518 | 182 dollaria |
| Kokonais | 0,44 keskim | 3,095 | 371 dollaria |
60 %:n keskimääräisellä kuormituksella (48 kVA) vuosikustannukset nousevat noin 440 dollariin.
Kaupalliset muuntajat asennetaan usein lähellä asuttuja tiloja. Melun lähteet ja lieventäminen tässä80 kVA öljyupotettu muuntaja kaupalliseen sähkönjakoon:
| Melun lähde | Osallistuminen | Lievennys tässä mallissa |
|---|---|---|
| Ytimen magnetostriktio | 70 % | Vuontiheys alennettu 1,65 T:iin (verrattuna standardiin 1,70 T) |
| Tuuletin (jos varusteena) | 0 % | Ei faneja – vain ONAN |
| Säiliön tärinä | 20 % | Tärinänvaimennustyynyt sydämen ja säiliön välissä |
| Magneettinen humina | 10 % | Porrastetut ydinliitokset |
| Tilojen tyyppi | Tyypillinen maksimi kysyntä | Suositeltu luokitus | Miksi |
|---|---|---|---|
| Pieni lähikauppa (200m²) | 25-35 kVA | 50kVA | 80kVA ylimitoitettu |
| Supermarket (500m²) | 55-70 kVA | 80kVA | Vastaa tyypillistä kuormitusta |
| Pieni hotelli (25 huonetta) | 50-65 kVA | 80kVA | Mahdollistaa AC-kuormitushuiput |
| yhteisön terveysklinikka | 40-60 kVA | 80kVA | Lääketieteellisten laitteiden ylijännitemarginaali |
| Kevyt konepaja (3-5 konetta) | 50-75 kVA | 80kVA | Moottorin käynnistysvirta |
| Toimistorakennus (1500m²) | 60-85 kVA | 100kVA | 80kVA raja |
Jos huipputarpeesi ylittää 70 kVA yli 4 jatkuvan tunnin ajan, valitse sen sijaan 100 kVA.
| Vaatimus | Tämä 80kVA yksikkö | Huomautuksia |
|---|---|---|
| Lattia-ala tarvitaan | 0,45 m² (870 × 510 mm) | Plus 600mm pääsy edestä |
| Lattiakuormaus | 540kg + öljysäiliö | vähintään 1000 kg/m² |
| Katon korkeus | 2,2 m vähintään | Holkkiin pääsyä varten |
| Tuuletusaukko | 0,15 m² tulo + ulostulo | Luonnollinen konvektio |
| Palontorjunta | IEC 60076-12 -standardin mukainen huone | Pakollinen sisätiloissa öljytäytteisille |
| Puhdistus palavista aineista | 1,5 m | NFPA 70:n mukaan |
Jokaisen kaupalliseen virranjakelukäyttöön tarkoitetun 80 kVA öljyupotetun muuntajan mukana toimitetaan testiraportti, joka sisältää nämä mitatut arvot (ei vain "hyväksytty/hylätty"):
Ostajat saavat PDF-raportin, jonka sarjanumero on jäljitettävissä tuotantoerään.
Shanghai Industrial Transformer Co., Ltd. on toimittanut 47 yksikköä 80kVA (S11-M-80/10) tammikuun 2024 ja tammikuun 2026 välisenä aikana.
Näitä yksiköitä toimitettiin asiakkaille Filippiineillä (12 kpl), Indonesiassa (8 kpl), Nigeriassa (6 kpl), Vietnamissa (5 kpl) ja kotimaan Kiinassa (16 kpl). Referenssiasiakkaiden yhteystiedot voidaan antaa salassapitosopimuksen mukaisesti.
Tämä80 kVA öljyupotettu muuntaja kaupalliseen sähkönjakoontoimittaa tehtaalla mitatun keskimääräisen tyhjäkäyntihäviön 0,177 kW, melutaso ≤55 dB(A) ja nollatakuuvaatimuksia 47 toimitetulle yksikölle. Se sopii supermarketteihin, pieniin hotelleihin ja kevyisiin kaupallisiin tiloihin, jotka vaativat 150-250A palvelua 0,4kV jännitteellä.
