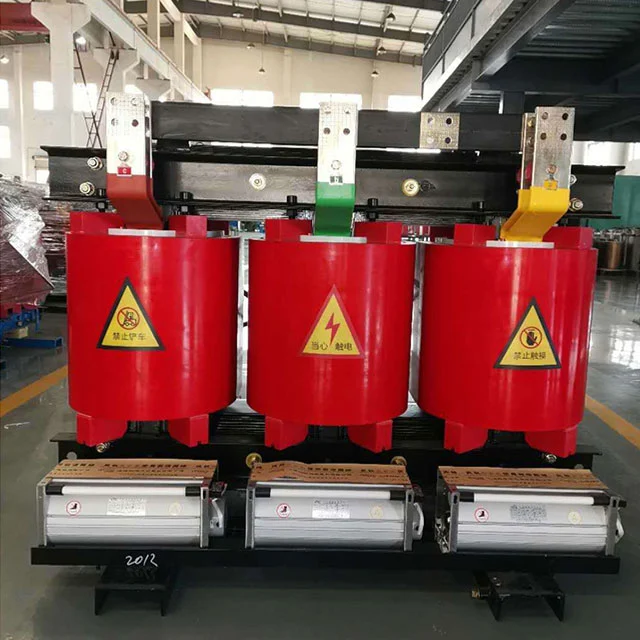

2500kva kuivamuuntaja

SGOB 2500kva Dry Transformer on varustettu edistyneillä jäähdytysjärjestelmillä, jotka ylläpitävät optimaalisia käyttölämpötiloja, vähentäen melusaastetta ja lämmöntuotantoa. Sen energiatehokas rakenne minimoi tehohäviöt ja maksimoi tehonsiirron kuormaan, mikä säästää energiaa ja alentaa käyttökustannuksia.

Muuntaja on räätälöitävissä asiakkaan erityistarpeisiin, ja se tarjoaa valikoiman vaihtoehtoja eri sovelluksiin. Sen modulaarinen rakenne mahdollistaa helpon pääsyn ja huollon, minimoi seisokit ja pidentää muuntajan käyttöikää. Lisäksi SGOB 2500kva Dry Transformer täyttää kaikki asiaankuuluvat alan standardit ja määräykset varmistaen turvallisuuden ja vaatimustenmukaisuuden kaikissa sovelluksissa.

TUOTTEEN OMINAISUUDET

Shanghai Industrial Transformer Co., Ltd.:n valmistama epoksihartsivalettu 2500kva Dry Transformer on kehitetty ja suunniteltu yhteistyössä Shenyang Transformer Research Instituten kanssa ottamalla käyttöön kehittynyttä ulkomaista teknologiaa. Tuotteen luotettavuusindeksi on saavuttanut kansainvälisen edistyneen tason.

SGOB 2500kva Dry Transformer on turvallinen, paloa hidastava ja palonkestävä, saasteeton ja voidaan asentaa suoraan kuormakeskukseen. Se on huoltovapaa, helppo asentaa, sillä on alhaiset kattavat käyttökustannukset, pieni häviö, hyvä kosteudenkestävä suorituskyky, se voi toimia normaalisti 100 % kosteudessa ja voidaan ottaa käyttöön ilman esikuivausta sammutuksen jälkeen. Siinä on alhainen osittainen purkaus, alhainen melu, voimakas lämmönpoistotoiminto ja se voi toimia 150 %:n nimelliskuormalla pakotetussa ilmajäähdytysolosuhteissa.

SGOB 2500kva Dry Transformer -muuntajia käytetään nyt laajalti korkeissa rakennuksissa, kaupallisissa keskuksissa, lentokentillä, asemilla, telakoissa, metroissa, tehtaissa, maanalaisissa jakeluasemissa, offshore-öljynporauslautoissa, voimalaitoksissa ja muissa paikoissa, joissa on ankarat ympäristöt ja käyttöolosuhteet.

Päämateriaalit ja ominaisuudet

Kelan johtimena käytetään F-luokan eristettyä kuparilankaa ja eristeenä lasikuitu- ja epoksihartsikomposiittimateriaalia. Sen laajenemiskerroin on lähellä kuparijohtimen laajenemiskerrointa ja sillä on hyvä iskunkestävyys, lämpötilanmuutoskestävyys ja halkeamankestävyys. Kaikki lasikuidun ja epoksihartsin komponentit ovat itsestään sammuvia eivätkä jatka palamista. Samanaikaisesti korkeajännitekäämi on valettu epoksihartsilla 1 mbarin tyhjiötilassa, eikä kelan sisällä ole kuplia, mikä varmistaa, että kelan osittainen purkaus on pieni. Samalla muuntajan häviö vähenee tehokkaasti.

Muuntajan rautasydän on valmistettu 30EH120-sarjan erittäin läpäisevistä kylmävalssatuista piiteräslevyistä, joissa on säännöllinen raesuuntaus, joka on tuotu Nippon Steelistä, Japanista, 45° täysviisteet ja nelitasoinen vaiheittainen pinoaminen. Rautasydämen pinta on tiivistetty eristävällä hartsimaalilla kosteuden ja ruosteen estämiseksi, ja kahdessa puristimessa ja kiinnikkeessä on korroosionsuojakerrokset. Koko rautasydämessä on pinoamaton rautarengas ja teräksinen vetolevyrakenne, joka vähentää tehokkaasti tyhjäkäyntihäviöitä, tyhjäkäyntivirtaa ja rautasydämen melua.

Pienjännite- ja suurvirtakäämeillä oikosulkujännitys on suuri, kun oikosulku tapahtuu, ja pienjännitekierrosten määrä on pieni. Mitä suurempi matalajännitevirta on, sitä näkyvämpi on epävakaiden ampeerikierrosten ongelma, kun käytetään lankakäämitystyyppiä. Myös lämmönpoisto-ongelma on otettava huomioon. Tällä hetkellä kalvokäämin käyttö matalajännitteessä voi ratkaista edellä mainitut ongelmat paremmin. Ensinnäkin foliotuotteissa ei ole aksiaalisia kierroksia ja aksiaalikäämitysspiraalikulmia. Korkea- ja matalajännitekäämien ampeerikierrokset ovat tasapainossa ja muuntajan aksiaalinen jännitys on pieni oikosulun sattuessa. Toiseksi, ohuen eristyksensä ansiosta monikerroksisia ilmakanavia voidaan asettaa halutessaan prosessissa, ja myös lämmönpoistoongelma ratkeaa paremmin. Kelan sisäinen hitsaus ottaa käyttöön ksenonsuojahitsauksen täysautomaattisessa kalvonkelauskoneessa, jolla on korkea tarkkuus, alhainen hitsausvastus eikä ulkoista hitsausprosessia. DMD-eristettä käytetään käämityskerrosten välissä, ja päät tiivistetään ja kovetetaan hartsilla käämityksen jälkeen.

Käytössä on poikkivirtaus, yläpuhallustuuletin, jolla on alhainen melu, korkea tuulenpaine, kaunis ulkonäkö jne., ja se parantaa muuntajan ylikuormituskapasiteettia. Lämpötilansäätimessä on älykäs lämpötilansäädin parantaakseen muuntajan toiminnan turvallisuutta ja luotettavuutta.

TUOTTEEN KUVAUS

Epoksihartsieristetty kuivatyyppinen muuntaja on erittäin turvallinen tuote. Se voidaan asentaa suoraan kuormakeskukseen. Se toimii hyvin 100 % kosteassa ympäristössä ilman esikuivausta. Sitä on käytetty laajalti rakennuskentällä, kaupallisessa keskustassa, lentokentällä, asemalla, satamassa, metrossa, tehtaalla, maanalaisessa voimanjakeluasemassa, offshore-öljynporausalustalla, voimalaitoksella jne.

TUOTTEEN OMINAISUUDET

● Palonkestävä

● Kosteudenkestävyys

● Helppo huoltaa ja asentaa

● Toimii hyvin ankarissa olosuhteissa

● Ei saastuttava tuote

● Pieni häviö kokonaisvaltaisen toiminnan aikana

PARAMETRIT

YRITYKSEN PROFIILI

Shanghai Industry Transformers Co., Ltd (SGOB) on täyden valikoiman sähkönjakelulaitteiden toimittaja. Tuotteitamme ovat:

● Öljyllä upotetut muuntajat

● 35KV öljyupotetut muuntajat

● Expoksihartsieristeiset kuivatyyppiset tehomuuntajat

● Amorfisen metalliseoksen jakelumuuntajat

● Aurinkosähkömuuntajat

● Tuulivoimamuuntajat

● Kotelotyyliset sähköasemamuuntajat

Yrityksemme on perustettu vuonna 2007 ja sillä on nykyään 40 000 neliömetrin konepaja ja yli 200 työntekijää. Tuotteitamme käytetään laajasti useilla eri aloilla, kuten sähkön tuotannossa ja jakelussa, hiilen tuotannossa, metallurgiassa, öljy- ja kaasuteollisuudessa, kemikaaleissa, rakentamisessa, satamissa, lentokentillä, rautatie- ja kunnallisinfrastruktuurissa.

Valmistamme myös niihin liittyviä laitteita, kuten sähkökaappeja ja -koteloita, kytkentärasioita. Tällä hetkellä laajennamme tuotevalikoimaamme muille tehoon liittyville alueille, kuten kuumakutisteliittimiin, sähkökaapeleihin ja niihin liittyviin mekaanisiin laitteisiin jne. Tavoitteenamme on rakentaa yhden luukun sähkölaitteiden ja osien toimitusalusta maailmanlaajuiselle asiakaskunnallemme.

Luotamme tiukkaan laadunvalvontajärjestelmäämme tarjotaksemme korkealaatuisimpia tuotteita. 200 työntekijästämme 46 on insinöörikokemusta. Laatujärjestelmämme sisältää pätevyyden:

● Kiinan National Transformers Quality Supervision Center

● ISO-9001:2008 laadunhallintajärjestelmä

● ISO-14001:2004 ympäristöjärjestelmä

● OHSMS18000 Terveys- ja turvallisuusjärjestelmä

Patenttimme:

Tuotanto- ja laaduntestaustoimintoihimme kuuluvat:

● Automaattinen kalvon kelaus

● Digitaalinen silikoniteräslevy ja leikkaus

● Täysin automaattinen tyhjiökuivausuuni ja lakkauslinja

● HAEFLY-osittaispurkaustesteri

● HAEFLY-tehoanalysaattori

● HAEFLY harmoninen analysaattori

Tuloksena on ylivoimainen tuote korkealla hyötysuhteella, pienemmällä tehonhäviöllä ja alhaisella melulla, mikä maksimoi infrastruktuuri-investointisi.
