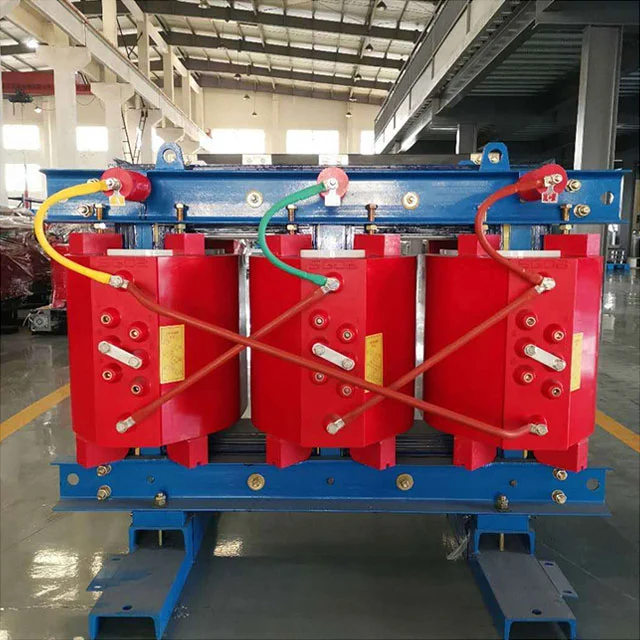

Ammattitaitoisena valmistajana SGOB haluaa tarjota sinulle korkealaatuista 200 kVA: n kolmivaiheista 50 Hz: n kuivatyyppistä muuntajaa, joka on kolmivaiheinen tehon muuntamislaite ilman nestemäistä eristysväliainetta. Suunniteltu sisä- ja ympäristölle herkille alueille se kuuluu huoltovapaaseen voimansiirto- ja jakeluydinlaitteiden luokkaan.
Korkealaatuista 200 kVA: n kolmivaiheista 50 Hz: n kuivatyyppistä muuntajaa valmistaa Kiinan ammattivalmistaja SGOB, joka toteuttaa vaihtojännitteen muuntamisen sähkömagneettisen induktioperiaatteen avulla, nimelliskapasiteetti mukautuu keskipitkän tehon jakautumisen vaatimuksiin, ydin ja käämitys on kapseloitu kiinteällä eristysmateriaalilla.
Käämitysjärjestelmä omaksuu kuparijohdin- ja lasikuituvahvistetun epoksihartsikomposiittieristyksen, joka muodostuu aukkoon tiivistysrunkoon tyhjiöpainevalun avulla.
Core of 200 kVA kolmivaiheinen 50Hz kuivatyyppinen muuntaja ottaa viljasuuntautuneen piin teräslevyn täydellisellä vinossa sauman laminoinnilla, ja pinta päällystetään kosteutta kestävällä eristysmaalikerroksella. Lämmön hajoamiskanava on suunniteltu kolmiulotteisella hunajakenno-ilmakäytävällä, ja lämmön hajoaminen toteutetaan aktiivisesti lämpötilan ohjaaman start-stop-tuulettimen avulla.
Korroosiokestävä kuparipalkki liitäntäliittimiin tukee kaksisuuntaista kaapelin käyttöä. Kuori hyväksyy kylmävalssatun teräslevyn suihkutekniikan ja iskunvaimentimen asennusrajapinta on varattu alareunaan.
Käytön aikana ilmanvaihtokanava on pidettävä vakaana pölystä, ja pölyn kertyminen tuuletuskanavaan on puhdistettava säännöllisesti negatiivisilla paineen pölyn keräyslaitteilla. Tarkista kytkentäliittimien kiinnitys kerran kuudessa kuukaudessa ja lukita ne uudelleen peräkkäin vääntömomentin jakoavaimella. Eristysvastustesti tulisi suorittaa, kun kosteus on alhaisempi kuin raja -arvo. Irrota kaikki ulkoiset yhteydet ennen mittausta. Äkillisen tehon epäonnistumisen jälkeen laitteiden on annettava seistä, kunnes lämpötila on yhdenmukainen ympäristön lämpötilan kanssa ennen uudelleenkäynnistystä. Kemialliset liuottimet on kielletty kuoren pinnan puhdistamiseksi. Vain neutraaleja pesuaineita voidaan käyttää sen pyyhkimiseen.
Kaupallisessa kompleksihuoneessa käytetään 200 kVA kolmivaiheista 50 Hz: n kuivatyyppistä muuntajaa, korkean kehityksen rakennusten hätävirtalähdejärjestelmää, sairaalan leikkaushuoneen varmuuskopiopiiriä, datakeskuksen keskeytymätöntä virtalähdettä, tarkkuusvalmistustyöpajan pääkaapelin muuntosolmua, satamannannan tehon jakeluasemaa ja metroaseman ohjauskeskusta ja muita sisätilojen tehonkeskuksia, jotka vaativat tulipalon ja räjähdyssuojauksen.
Verrattuna tavanomaisiin kuivatyyppisiin muuntajiin, 200 kVA: n kolmivaiheisen 50 Hz: n kuivatyyppisen muuntajan tyhjiövaluprosessi eliminoi ilmavälin käämien sisällä, ja osittainen purkaus on huomattavasti alhaisempi kuin suljettujen rakenteiden. Epoksihartsin ja kuparinjohtimen lämpölaajennuskerroin vastaa lämpösyklin aiheuttaman eristyskerroksen halkeamisen välttämiseksi. Kolmiulotteisen lämmön hajoamisrakenteen lämmönvaihtotehokkuus ylittää perinteisten tasomaisten evien tehokkuuden, ja lämpötilan nousu vähenee samalla kuormalla. All-kaltevien nivelten ydinteknologia vähentää magneettisen piirin menetystä, ja kuormitusvirta on parempi kuin teollisuuden yleinen taso. Suojaavan kotelon ruosteesineinen pinnoitus läpäisee suolakeskeisen nopeutetun testin, eikä metalliosille ole korroosioriskiä märissä ympäristöissä.
| MALLI | Ei kuormitushäviötä (W) |
Kuormitushäviö (120%) |
Impesiini (%) |
Noload -virta (%) |
Melutaso (LPA) db |
PAINO (Kg) |
| SC (b) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (b) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (b) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (b) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (b) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (b) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (b) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (b) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (b) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (b) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (b) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (b) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (b) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (b) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (b) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (b) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10–2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (b) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (b) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (b) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MALLI | Ulottuvuus (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (z) (b) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (z) (b) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (z) (b) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (z) (b) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (z) (b) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (b) 10–2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MALLI | Kapasiteetti (KVA) | PITUUS (Mm) |
Leveys (mm) | KORKEUS (Mm) |
Pitkittäinen (mm) | Vaaka (mm) | Paino (kg) |
| SC (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (z) (b) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (z) (b) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (z) (b) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (z) (b) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (z) (b) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (z) (b) 10–2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Vaatiiko kolmiulotteinen jäähdytysrakenne lisähuoltoa?
Tuuletinmoduuli ottaa laakerin tiivisteen suunnittelun, ja se voidaan korvata kokonaisuutena kertyneen toiminta -ajan saavuttamisen jälkeen kynnyksen ilman voitelua ja huoltoa.
Kuinka estää terminaalinen korroosio rannikkoalueilla, joilla on korkea suolasumu?
Kolmivaiheinen 50 Hz: n kuivatyyppinen muuntaja 200 kVA: n kosketuspinnoitus on nikkeli-sinkkiseos monikerroksinen komposiittiprosessi, jolla on valinnaiset terminaalisuojausholkit, jotka voidaan asentaa suolahuihkeiden kosketuksen eristämiseksi.
