Sähköjärjestelmien tärkeä osa,kuivat muuntajatniitä käytetään laajasti kaupallisissa, asuin- ja teollisuusympäristöissä. Kuivat muuntajat eivät vaadi eristävää öljyä osien jäähdyttämiseen, kuten öljytäytteiset muuntajat. Turvallisen ja tehokkaan toiminnan varmistamiseksi ne luottavat sen sijaan vaihtoehtoisiin lämmönpoistotekniikoihin. Tässä tarkastelemme kuivamuuntajien lämmönpoiston hallintaa.
1. Ilmanjäähdytysmekanismi
Ensisijainen lämmön hajoamismenetelmä kuivissa muuntajissa on ilmajäähdytys. Muuntajan käämit ja ydin on suunniteltu materiaaleilla ja rakenteilla, jotka sallivat luonnollisen ilman virtauksen vapaasti niiden ympärillä. Tämä ilma imee käytön aikana syntyneen lämmön ja kuljettaa sen pois pitäen optimaalisen lämpötilan muuntajan sisällä.
a. Luonnollinen ilmanvaihto
Monissa tapauksissa kuivat muuntajat asetetaan tuuletettuihin koteloihin tai avoimiin alueisiin, joilla luonnollinen ilmavirta helpottaa lämmön hajoamista. Muuntajan suunnittelu sisältää usein aukkoja tai kanavia, jotka maksimoivat ilma -altistumisen.
b. Pakotettu ilmajäähdytys
Suuremmalle tai suurelle kapasiteettillekuivat muuntajat, voidaan käyttää pakotettua ilmajäähdytystä. Tuulettimet tai puhaltimet asennetaan lisäämään ilmavirtaa muuntajan komponenttien ympärillä, mikä tehostaa lämmönpoistoa ja varmistaa tasaisen jäähdytyksen raskaassa kuormituksessa.
2. eristysmateriaalit
Kuivamuuntajat käyttävät korkean lämpötilan eristysmateriaaleja, kuten epoksihartsia tai valuhartsia, käämien kotelointiin. Nämä materiaalit ovat erinomaisia lämmönjohtimia ja kestävät korkeita lämpötiloja hajoamatta. Hajottamalla lämpöä pois käämeistä ne estävät ylikuumenemisen ja varmistavat muuntajan pitkäikäisyyden.
3. Komponenttien lämpösuunnittelu
Kuivan muuntajan sydän- ja kelakokoonpano on suunniteltu minimoimaan lämmön muodostuminen ja maksimoimaan haihtumisen. Laminoidut ytimet vähentävät energiahäviöitä (eli ydinhäviöitä), jotka ovat merkittävä lämmönlähde. Lisäksi käämit on sijoitettu strategisesti erilleen, mikä mahdollistaa paremman ilmavirran ja minimoi kuumat kohdat.
4. Lämpöä kestävien pinnoitteiden käyttö
Kuivien muuntajien käämiä päällystetään usein lämmönkestävillä lakalla tai maaleilla. Nämä pinnoitteet eivät vain tarjoa eristystä, vaan myös parantavat lämmön hajoamista helpottamalla lämmön siirtoa ympäröivään ilmaan.
5. Ulkoiset jäähdytysjärjestelmät
Ympäristöissä, joissa luonnollista tai pakotettua ilmajäähdytystä on riittämätöntä, voidaan käyttää lisää ulkoisia jäähdytysjärjestelmiä. Näitä ovat ilmastointiyksiköt tai lämmönvaihtimet, jotka säätelevät ympäristön lämpötilaa muuntajan ympärillä, estäen ylikuumenemisen jopa äärimmäisissä olosuhteissa.
Kuivamuuntajien jäähdytysjärjestelmien edut
- Ympäristön turvallisuus: Kuivat muuntajat ovat turvallisempia ajaa ja vähemmän todennäköisesti vuotaa tai vuotaa öljyä, koska ne eivät käytä sitä.
Vähentynyt huolto: Öljypohjaiseen jäähdytykseen verrattuna ilmajäähdytysjärjestelmät vaativat vähemmän huoltoa, mikä alentaa käyttökustannuksia.
Paloturvallisuus: Palovaarojen todennäköisyys vähenee huomattavasti, kun ei ole syttyvää öljyä.
Lopuksi
Kuivat muuntajat käyttävät sekoitusta lämpösuunnittelua, erinomaisia eristysmateriaaleja ja ilmajäähdytystä lämmön hajottamiseksi. Nämä ratkaisut takaavat tehokkaan toiminnan vähentäen samalla ylläpitotarpeita ja niiden kielteisiä vaikutuksia ympäristöön. Tietäminen, kuinka kuiva muuntajat käsittelevät lämpöä, korostaa niiden luotettavuutta ja sovellettavuutta monille tilanteille, etenkin kaupunki- ja teollisuusympäristöissä, joissa tehokkuus ja turvallisuus ovat kriittisiä.

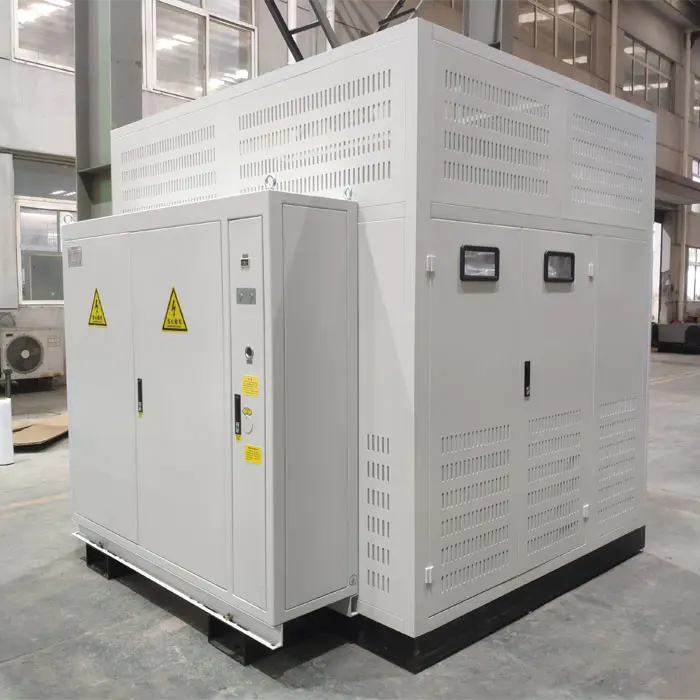

ScarKuivamuuntaja, huippuluokan sähkömuuntaja, joka on suunniteltu nykyaikaisiin sähkönjakelujärjestelmiin, joissa luotettavuus, tehokkuus ja turvallisuus ovat ensiarvoisen tärkeitä. Toisin kuin öljyllä upotetut muuntajat, kuivamuuntajat käyttävät ilmaa tai epoksihartsipohjaista eristysjärjestelmää, mikä eliminoi eristysöljyn tarpeen ja tarjoaa monia etuja. Vieraile verkkosivuillamme osoitteessa www.sgobtransformer.com saadaksesi lisätietoja tuotteistamme. Tiedustelut voit ottaa meihin yhteyttä osoitteeseen enquiry@sgobtransformer.com.
