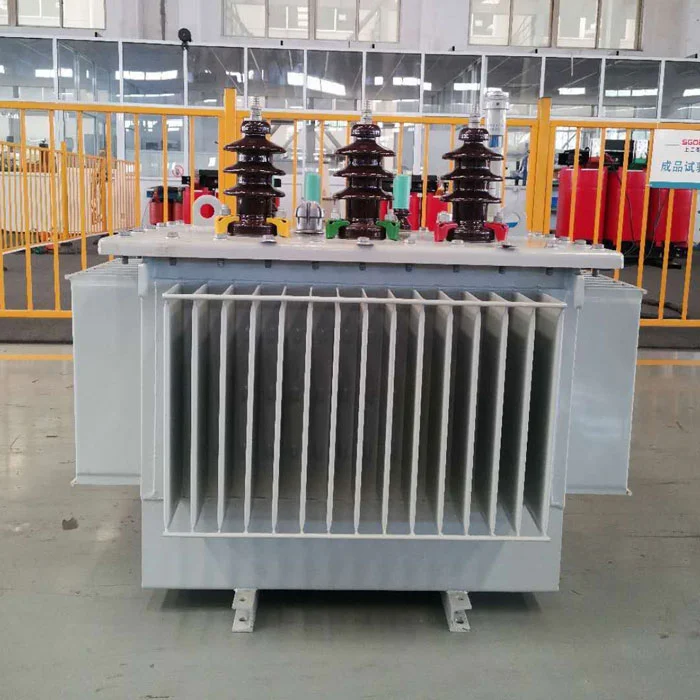

Se80KVA -öljy upotettu muuntajaon sinetöity tehonmuuntamislaite, joka on rakennettu kylmävalssatulla piitateräsydämellä ja happiton kupari käämillä. Siinä on spiraalikelan suunnittelu, jossa on pitkittäisöljykanavat sisäisen lämmön hajoamisen parantamiseksi. Oikosulkukestävä rakenne vahvistaa päätyään suojaamaan ohimeneviltä nykyisiltä nousuilta. Omistettu nostomekanismi ja paikannusjärjestelmä varmistavat kuljetusvakauden.
Se80KVA -öljy upotettu muuntajaVoidaan käyttää kaupunkien energian jakelujärjestelmissä kestämään päiväkuormitusvaihteluita, ja öljyn upotettu lämmön hajoaminen varmistaa jatkuvan täyden kuormituksen toiminnan. Sen korroosionkestävä rakenne estää tehokkaasti suola-suihke korroosion kosteilla rannikkoalueilla.
Korkean korkean alueen vahvistettu eristysöljykoon suunnittelu vähentää matalapaineisen purkauksen riskiä.
| MALLI | Kapasiteetti (KVA) |
HV (KV) |
LV (KV) |
Ei kuormitushäviötä (KW) |
Impesiini (%) |
PAINO (Kg) |
ULOTTUVUUS (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-25/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Liuennetut kaasukomponentit analysoidaan säännöllisesti kromatografisella analyysillä, ja sisäisen vian diagnoosi aktivoituu, kun asetyleenipitoisuudet ovat epänormaaleja. Öljyn tasoa tarkkaillaan kahdenvärisen ikkunan ilmaisinta, ja hätähälytys laukaistaan, kun öljyn taso laskee yhtäkkiä. Vuotuinen öljyn dielektrisen lujuustestaus suoritetaan ja tyhjiööljyn suodatus suoritetaan, kun hajoamisjännite laskee kynnyksen alapuolelle.
Pitkäaikainen toimenpide tietyn kuormitusnopeuden alapuolella johti alhaiseen öljynlämpötilaan80KVA -öljy upotettu muuntaja, mikä johtaa vesianalyysiin ja vähentyneeseen eristyslujuuteen. Tarvallinen täyden kuormituslämmitys tarvitaan öljyn veden liukoisuuden ylläpitämiseksi. Automaattinen lämmitys tulee aktivoida talven sammutusten aikana öljynlämpötilan ylläpitämiseksi.
Suorita välittömästi käämitys muodonmuutostaajuusvastetesti ja vertaa sitä referenssispektriin. Tarkista pidätyspulttien siirtymä ripustamalla kansi ja tarkista aksiaaliset mitat laser-etäisyysmittarilla. Suorita ei-kuormitustesti epänormaalin tärinän harmonisten harmonisten seuraamiseksi. Jos ydin on maadoitettu useisiin pisteisiin, purkaa ja korjaa eristys.
