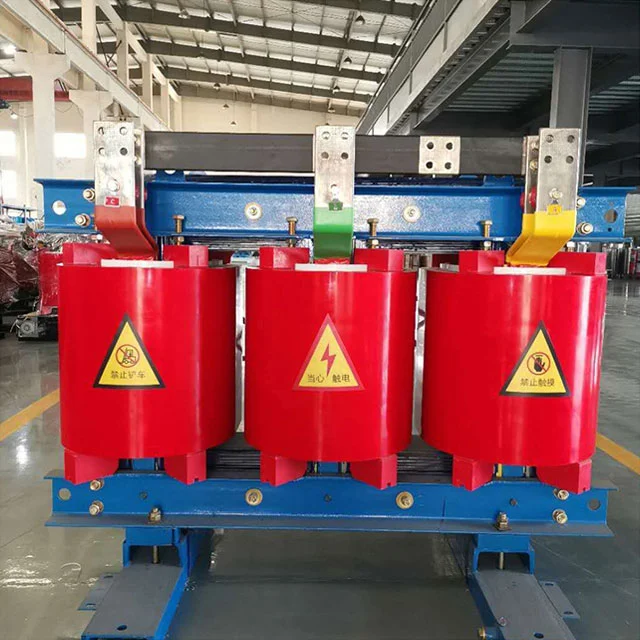

630 kVa kolmivaiheinen kuivatyyppinen muuntaja

Tämä 630 kVa: n kolmivaiheinen kuivatyyppinen muuntaja SGOB: stä on 100% kuparikäämiä, 5000 V korkeajännitettä ja 50 Hz/60 Hz-taajuus. Se noudattaa IEC -standardeja käytettäväksi voimalaitoksissa, sähköasemissa jne. Nimellisjännitteet sisältävät 6 kV, 6,3 kV, 10 kV, 10,5 kV ja 11 kV.  Erityisten vaatimusten mukauttaminen on saatavana. Ota yhteyttä saadaksesi lisätietoja.

Tuoteominaisuudet:

1. Kelat käyttävät kuparinjohtimia, joilla on lasikuitukomposiittieristys, tyhjiövaali epoksihartsissa kuplattomasta, suljetulle rakenteelle.

2. Ydin käyttää viljasuuntautuneita piisiteräslevyjä, joissa on askelkierrosta, hystereesin menetyksen vähentämiseksi.

3. Pienjännitepuoli käyttää kalvokävelyrakennetta, jossa automaattinen argonikaarihitsaus on tasainen virranjakauma.

4. Älykäs lämpötilanhallintajärjestelmä, jossa on aksiaalinen tuuletin, säätelee jäähdytystehokkuutta.

5. Leimattujen koteloiden on jäähdytys evät parannetun konvektion varalta ja korroosiokestävä pinnoite suojaa suolasuihkeelta.

Tuotantoprosessi:

Käämityksen jälkeen kuparilanka on esikäsitetty eristävällä lakalla, sitten tyhjiöpää epoksihartsissa kovettamista varten. Ydin on laserleikattu ja pinottu, ja hydrauliset puristimet kohdistavat vakiopainetta. Kokoonpanon jälkeen ydin ja kelat leivotaan komponenttien sitomiseksi. Osittainen purkausnopeus ja harmoninen analyysi suoritetaan ennen lähetystä, ja pilveen ladataan dataa jäljitettävyyden saavuttamiseksi.

Tärkeimmät edut öljyä upotettuihin muuntajiin:

1. 630 kVa: n kolmivaiheinen kuivatyyppinen muuntaja eliminoi syttyvät väliaineet ja hartsin itsensä erottuvat kaarivian tapauksessa, estäen toissijaiset vauriot. Öljy upotetut muuntajat tuottavat syttyviä kaasuja ylikuormitusolosuhteissa, jotka vaativat kaasun suojausjärjestelmiä. Kuivatyyppiset muuntajat seuraavat suoraan kuumimman pisteen lämpötilaa käyttämällä sulautettuja antureita parantaen varhaisen varoituksen ja vasteen nopeutta.

2. Kuivatyyppisten muuntajien epoksihartsin lämpölaajennuskerroin vastaa kuparinjohtimien, jotka säilyttävät mekaanisen stabiilisuuden äärimmäisten lämpötilan vaihteluissa. Öljy upotetut muuntajat vaativat säännöllistä öljyn laatua ja kosteuspitoisuutta; Kuivatyyppisten muuntajien täysin suljettu rakenne mahdollistaa toiminnan 100% kosteusympäristöissä, mikä eliminoi tarvetta ylimääräisille suojakoteloille meriympäristöissä suolakehmyrähteillä.

3. vahingossa tapahtuvat vuodot johtavat sivuston puhdistuskustannuksiin; Kuivatyyppiset muuntajat vaativat vain puristettua ilmanpuhdistusta pölyn kertymisen saavuttamiseksi ilman kulutuskustannuksia. Öljyvihrettyjen muuntajien hävittäminen sisältää vaarallisten jätteiden toimenpiteitä; Kuivatyyppiset materiaalit voidaan murskata, lajitella ja kierrättää, mikä lisää merkittävästi jäännösarvoa. Öljy upotetut muuntajan korjaukset vaativat öljyn tyhjennysmenettelyjä; Kuivatyyppiset muuntajat tukevat modulaarista käämitysvaihtoa vähentäen seisokkeja.

Huolto -muistiinpanot

1. Älä käytä korkeapaineista ilmapistoolia suoraan jäähdytyselementtiä 630 kVa: n kolmivaiheisen kuivatyyppisen muuntajan käytön aikana hartsissa olevien mikrohalkeiden välttämiseksi.

2. Puhdista pöly lämmön hajoamiskanavista pehmeällä harjalla, jos se on kertynyt yli kolme kuukautta.

3. Tarkista suolakiteiden muodostuminen rannikkoalueilla ennen monsuunikautta.

4. Suorita käännöksen välinen eristystestaus äkillisen oikosulun jälkeen.

5. sinetöi ja säilytä kuivassa ympäristössä pitkäaikaisen varastoinnin aikana; Pidä vakio lämpötila ja kosteus 48 tunnin ajan ennen uudelleenkäynnistystä.

Onko ylikuormituskapasiteetti pienempi kuin öljy-upotettujen muuntajien?

Hartsikapseloiduilla käämillä on korkeampi lämpökapasiteetti, ja pakotettu ilmajäähdytys jatkuva ylikuormitusaika on oikeastaan ​​pidempi kuin öljy-upotettujen muuntajien; Eristyksen palautumisnopeus äkillisen oikosulun jälkeen on myös nopeampi.
